FIR 烟气内循环技术

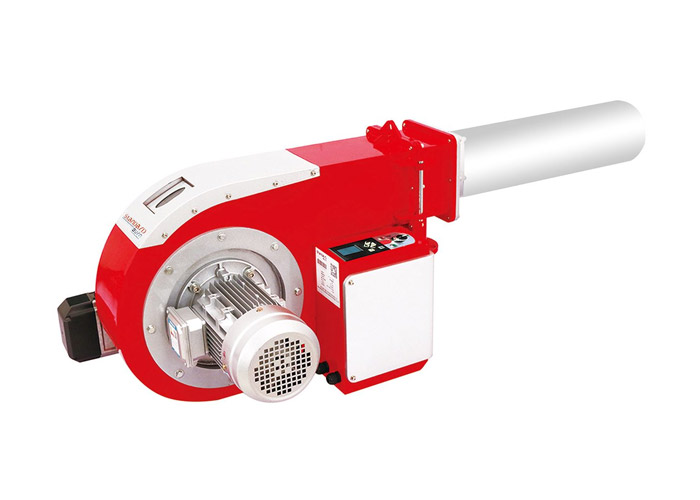

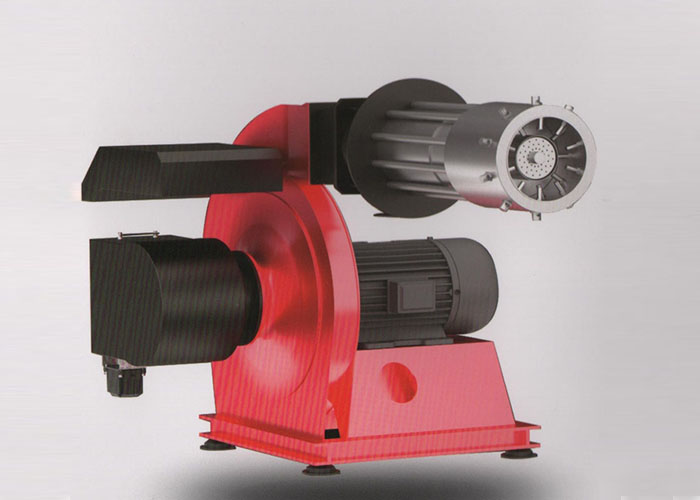

直燃超低氮燃烧器（燃气）

————

无 FGR 机型的冷凝水困扰

不降低锅炉原有出力、不降低热效率

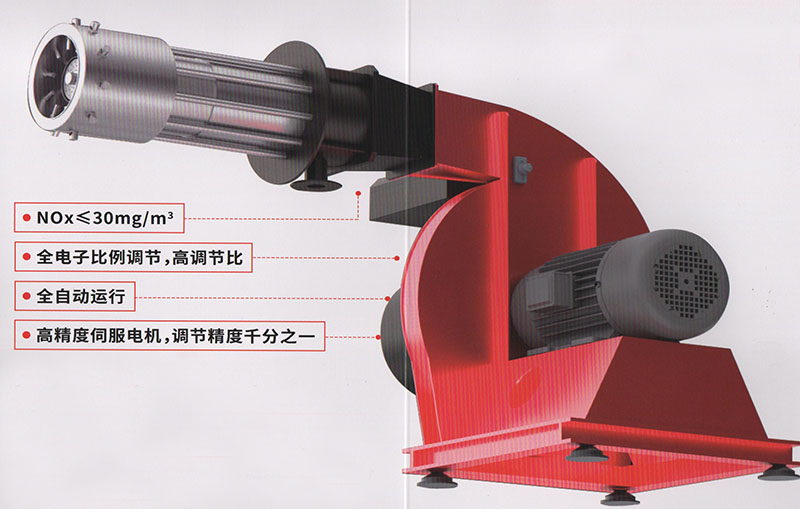

NOx（氮化合物）<30mg/Nm³

_______________________________________________________

技术优势：

克服 FGR 型外循环燃烧器的多项缺点

1、不降低原锅炉出力，（应用在老锅炉改造上）

2、燃烧和 NOx 排放更稳定；

3、与带外部 FGR 系统比较，节约 3-5% 燃料；

4、因没有外循环冷凝水困扰，再能提高锅炉效率 2-3%；

5、大大降低风机的功率；

6、提高了风机、风道、炉膛、燃烧器的使用寿命；

7、降低工程安装的时间和难度；

8、降低工程施工费用；

9、系统使用和维护更简单。

技术特点：

1-燃烧分级：

空气和燃料的优化配比调节燃烧温度场的分布，避免局部高温。

----------------------------------------------------------------

2-部分预混：

燃烧前燃料与空气部分混合，增大燃烧强度，增强火焰稳定性。

----------------------------------------------------------------

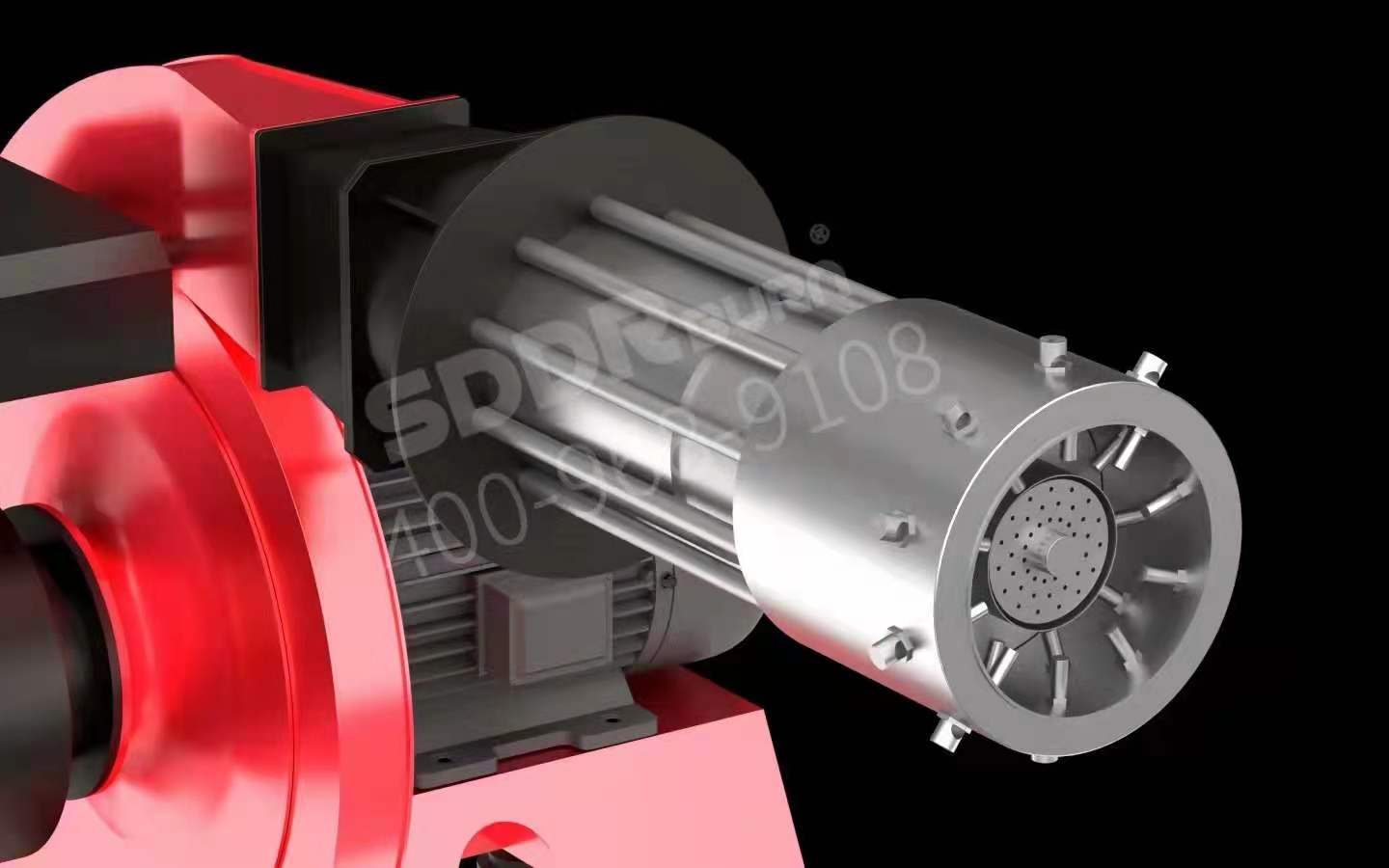

3-旋流燃烧：

独特设计旋流片调整气体流向，控制火焰结构，提高燃烧稳定性。

----------------------------------------------------------------

4-烟气内循环：

独特设计旋流片调整气体流向，控制火焰结构，提高燃烧稳定性。

-----------------------------------------------------------------

研究成果

RESEARCH FINDINGS

2019年特聘北京清华热能学教授及西安交通大学能源与动力学院与公司研发部团队全新研发出【FIR烟气内循环降氮技术 · 无需烟气外循环】运行稳定、结构紧凑，通过卷吸助燃空气全部经旋流器强制旋流后送入一级燃烧区与一级燃烧区混合燃烧。二级燃气周围的烟强制引射到二次燃烧区燃烧。二级燃料的燃烧速度将大大延缓，炉膛内的烟气可经过烟气回流通道流入燃烧器出口的火焰区域，因此稀释了混合气中氧的浓度，实现复合多层火焰燃烧有效抑制了氮氧化物（NOx）的生成。
